項目說明:

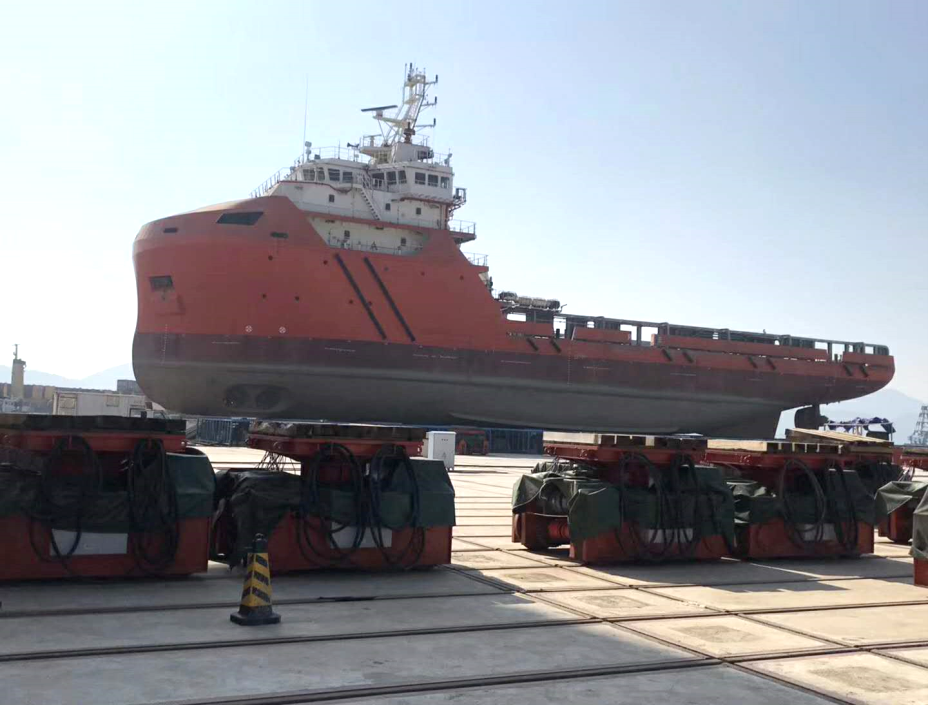

針對在修造船過程中專門用于平地縱、橫向移動船體或拼接合攏大型船段難題而開發的修造船設備一一軌道式智能液壓船臺小車。該產品獲得江南造船、中遠船務、中工國際等單位一致好評。
應用技術特點:
軌道式智能液壓船臺小車是基于現場總線技術的PLC集散控制系統的總體方案,將其分為液壓承載控制單元、驅動行走控制單元兩部分。
集電氣，液壓及機械系統為一體的自動化設備，通過計算機控制液壓承載系統及驅動行走系統工作，具有同步頂升、自行走、同步行走、可轉向(可選功能)等功能!
智能化的特性解決了國內常規船臺小車的配置柔性不足、自動化程度低、人力勞動密集、操作復雜、缺少分布移動特性導致船體的焊接精度和拼裝效率低等問題;設備優越的特性大幅提高了修造船效率、造船工藝水平以及安全性!
技術規格表：
| 參數 | 規格 | 可選項 |
| 車架形式 | 箱架雙軸四輪 | |
| 單臺額定載荷 | 200T | 可選:載荷150T-300T |
| 液壓系統工作壓力 | 200bar | |
| 承載油缸行程 | 250mm | 可選行程150-300mm |
| 行走驅動方式 | 電驅 | |
| 行走速度 | 3m/Min | |
| 運動軌跡 | 軌道直線 | 可選:軌道轉向 |
| 軌道型號 | P50 | |
| 軌距 | 1000mm | |
| 輪距 | 1300mm | |
| 輪徑 | 650mm | 根據可選調整 |
| 可擴展點數(n) | 96 | |
| 控制方式 | PLC總、分控結合 | |
| 同步方式 | 力、位移同步 | |
| 總負載 | 200tXn | 根據可選調整 |
| 外形尺寸 | 2100X2000X1128 | 根據可選調整 |
